【问题背景】

不能说近期，准确来说应该是这两年起，政策更注重网络安全，直接表现是运营商线路开始检测并封杀标准的VPN协议：IPSEC、PPTP和L2TP。一般情况下是如何检测和封杀的？如下：

IPSEC VPN：

PPTP VPN：

L2TP VPN：

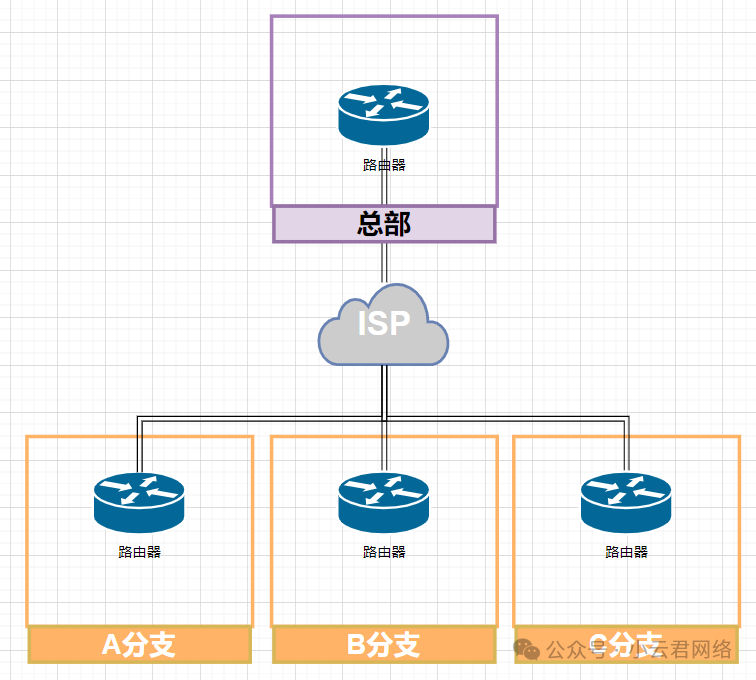

今天便和大家分享一个案例，拓扑如下：

总部和A、B、C三个分支之间两两做IPSEC VPN隧道即：

问题描述：总部与A之间有SA（安全联盟）但是内网无法正常通信。而总部与B、C通信完全正常。

【排查思路】

从直接的现象来看SA能正常建立，说明主模式/野蛮模式和快速模式的阶段握手全部走完了的，UDP 500和UDP 4500大概率没有被封，数据通信已经走了ESP隧道加密封装了
而总部和分支之间无法互访，说明ESP封装的数据报文大概是过不去的，所以基于这点抓取两边出口路由的WAN口报文比对即可；

【基础分析】

第一步：检查安全联盟

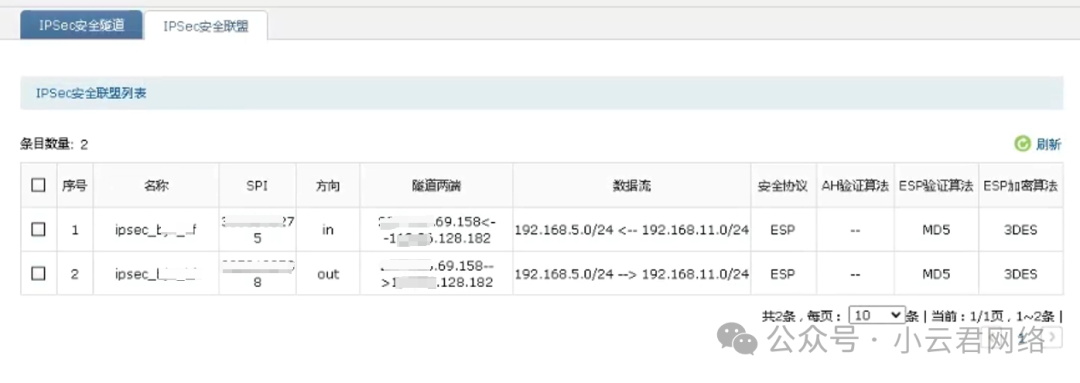

在路由器的页面中，可以看到IPSEC VPN的安全联盟是已经正常建立的，所以基本可以验证上述猜想：UDP 500和4500端口是允许放行的。

下一步直接抓WAN口报文，确认ESP封装的数据包是否有正常发出并被对方的WAN口接收。

第二步：对比手机和笔记本同时http拉取文件的情况

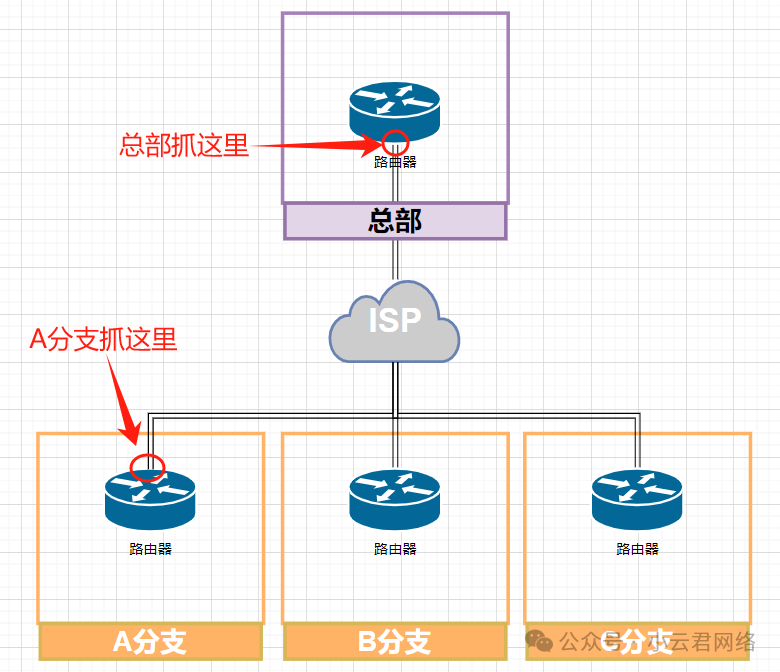

监控的接口分别为总部的出口路由器和A分支的出口路由WAN口：

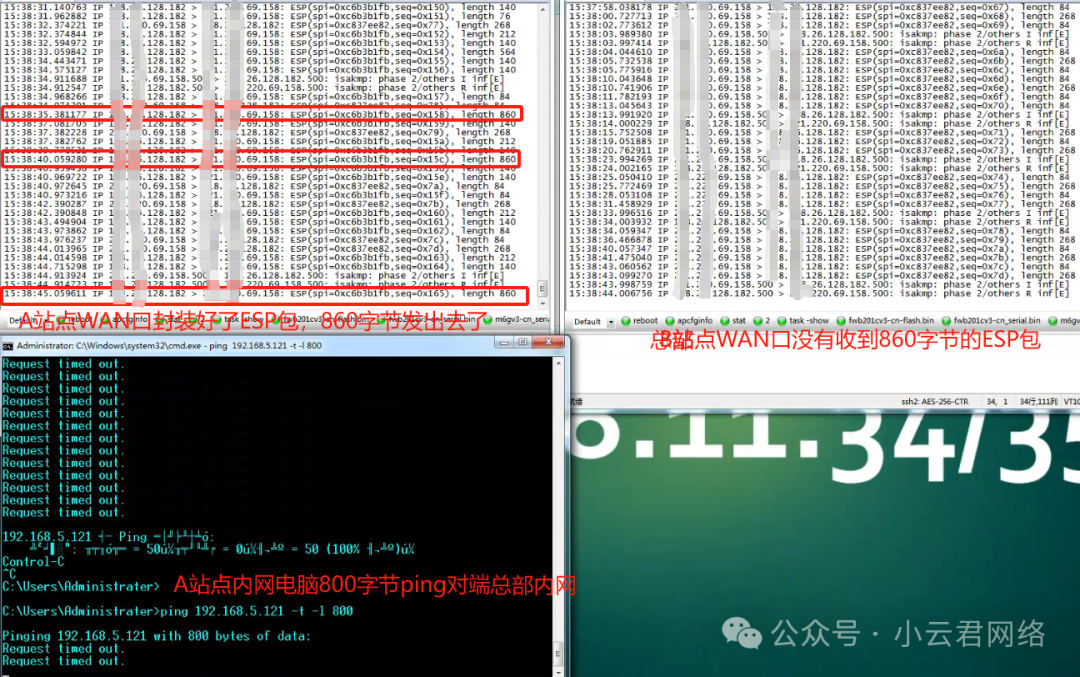

这边是通过Tcpdump直接打印看的报文：

可以很显性的看到：

A分支发出的MSS=800字节（最大数据长度）的报文经过ESP封装后得到的864字节包从A路由发出去了，但是总部的WAN口没收到。说明中间链路丢包了。这边分别测试了MSS=1000、1200的都是如此。

【问题总结和解决方案】

问题总结：

运营商线路封杀VPN相关的数据流

解决方案：

公众文在此我不提供任何解决方案，仅提供你处理问题的排查思路。
